不锈钢水箱基础可采用混凝土条形梁，或槽钢底架，水箱顶部对角设有透气空气过滤装置，规格和数量根据进口尺寸大小由生产厂家确定装置。

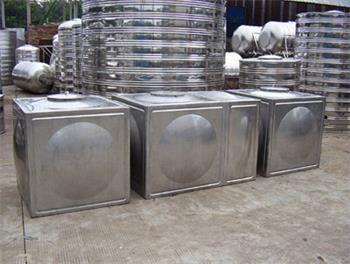

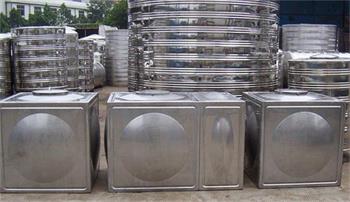

不锈钢膨胀水箱产品说明

不锈钢膨胀水箱是热水采暖系统和中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵(中央空调冷冻水循环水泵)吸水口附近的回水干管上。膨胀水箱是一个不锈钢板或碳钢板焊制的容器，有各种大小不同的规格。

不锈钢膨胀水箱通常接有以下管道：

(1)膨胀管 它将系统中水因加热膨胀所增加的体积转入膨胀水箱(和回水干道相连接)。

(2)溢流管 用于排出水箱内超过规定水位的多余的水。

(3)信号管 用于监督水箱内的水位。

(4)循环管 在水箱和膨胀管可能发生冻结时，用来使水循环(在水箱的底部中央位置，和回水干道相连接)。

(5)排污管 用于排污。

(6)补水阀 与箱体内的浮球相连，水位低于设定值则通阀门补充水。为安全起见，膨胀管和溢流管上不允许装任何阀门。膨胀水箱用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。膨胀罐起到容纳膨胀水的作用外，还能起到补水箱的作用，膨胀罐充入氮气，能够获得较大容积来容纳膨胀水量，高、低压膨胀罐可利用本身压力并联向稳压系统补水。本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。

系统中设置不锈钢膨胀水箱的主要作用

(1) 膨胀，使系统中的淡水受热后有膨胀的余地

(2) 补水，补充系统中因蒸发和泄漏而损失的水量并保证淡水泵有足够的吸入压头

(3) 排气，排放系统中的空气

(4) 投药，投化学药剂以便对冷却水进行化学处理

(5) 加热，如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。

不锈钢膨胀水箱设计箱容积计算

当95-70°C供暖系统 V=0.031Vc

当110-70°C供暖系统 V=0.038Vc

当130-70°C供暖系统 V=0.043Vc

式中V——膨胀水箱的有效容积(即相当于检查管到溢流管之间高度的容积)，L;

Vc—系统内的水容量，L。

膨胀水箱选用

开式高位膨胀水箱

适用于中小型低温水供暖系统，膨胀水箱规格见下表，构造见国标图。

不锈钢膨胀水箱设计安装要点

膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。

膨胀管在重力循环系统时接在供水总立管的顶端;在机械循环系统时接至系统定压点，一般接至水泵吸入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于1.5-3m的距离。这样可让少量热水能缓慢地通过循环管和膨胀管流出水箱，以防水箱里的水冻结。在重力循环中，循环管也接到供水干管上，也应与膨胀管保持一定的距离。

膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。

设在非供暖房间内的膨胀管，循环管理体制、信号管均应保温。

一般开式膨胀水箱内的水温不应超过95°C。

不锈钢膨胀水箱的工作原理

一般冷却系冷却液的流动是靠水泵的压力来实现的。水泵吸水的一侧压力低，易产生蒸汽泡，使水泵的出水量显著下降，并引起水泵叶轮和水套的穴蚀，在其表面产生麻点或凹坑，缩短了叶轮和水套的使用寿命。加装膨胀水箱后，由于膨胀水箱和水泵进水口之间存在补充水管，使水泵了产生汽泡。散热器中的蒸汽泡和水套中的蒸汽泡通过导管和进入膨胀水箱，从而使气水彻底分离。由于膨胀水箱温度较低，进入的气体得到冷凝，一部分变成液体，重新进入水泵。而积存在膨胀水箱液面上的气体起缓冲作用，使冷却系内压力保持稳定状态。

中央空调水系统膨胀水箱的作用与安装要求

一、不锈钢膨胀水箱的作用

1、膨胀：使中央空调系统运行中冷热水因热胀冷缩提供缓冲的余地。

2、补水：补充空调系统运行中因蒸发或者泄漏而损失的水量并保证淡水泵有足够的吸入压头。

3、排空气：排除空调系统中因各种原因而导致的存在空气的问题

4、水处理：可以在水箱中投放水处理药剂清理水系统中的杂质与水藻类。使空调系统运行性比更高。

5、加热：如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。

6、稳压：由于膨胀水箱与系统的连接处为定压点，因此，膨胀水箱接于系统内的不同位置，将直接改变水系统内的压力分布，特别是对高层建筑水系统的压力影响尤为重要。

二、不锈钢膨胀水箱管件

1、膨胀管： 它将系统中水因加热膨胀所增加的体积转入膨胀水箱。

2、溢流管： 用于排出水箱内超过规定水位的多余的水。

3、信号管： 用于监督水箱内的水位。

4、循环管： 在水箱和膨胀管可能发生冻结时，用来使水循环。

5、排污管： 用于排除水系统的杂质。

6、补水阀： 与箱体内的浮球相连，水位低于设定值则通阀门补充水。

三、不锈钢膨胀水箱的安装

为保证膨胀水箱的作用，必须正确连接到中央空调系统中。在中央空调系统中，膨胀水箱应该接在水泵的吸入侧，而且装置的标高必须要高出水管系统最高点1米以上。膨胀水箱安装位置，应考虑防止水箱内水冻结，根据不同的安装环境可以考虑适当的做保温处理。
